Pisca pisca alternado para autos de 12V.

O relé é o Dni1107

Basicamente estas são as ligações, aproveita o que o carro tem e as lampadas são ligadas apenas no polo positivo delas o negativo já está ligado, depois e só fazer as ligações conforme indica o esquema.

Esquema elétrico ignição eletrônica com seis pinos Bosch.

Esquema de instalação módulo 7 pinos ignição eletrônica.

 Com este esquema é fácil a instalação do chicote é tão somente observar seus pontos de contato, o distribuidor de três fios possui sinais de identificação, o sensor hall no distribuidor também tem as indicações dos fios.

As sagas das bobinas.

Como vocês podem ver eu mantive a bobina Marflex (não ganho nada por isso) pois foi a única que se manteve em uma temperatura adequada pois as originais falharam e depois de três bobinas eu fiquei com esta mesmo, talvez as "originais" não sejam tão originais assim, no blog tem o esquema elétrico de instalação do módulo de seis pinos, em uma recente manutenção troquei o módulo e fiz um novo chicote para o "besouro verde".

Esquema elétrico módulo de ignição de 6 pinos similar ao Bosch.

Identificando os terminais do relé por meio da norma DIN.

Esquemas elétrico do fusca.

Tenho recebido diversos pedidos de esquemas para envio por e-mail, gostaria de ressaltar que os mesmos se encontram descritos no campo "Marcadores" e pode ser copiados sem problemas.

Como fazer?
Clique no índice de sua escolha e ao abrir a página clique em abrir imagem e vá na guia aberta e salve no seu pc.

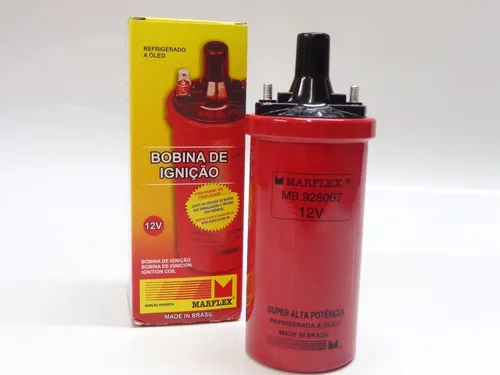

Bobina do fusca esquentando.

A pouco tempo tínhamos este problema com nosso besouro verde e ao longo de 1 ano foram nada mesmo que 3 bobinas Bosch mas um dia quando o fusca parou na rua eu me lembrei que colocara dias antes nos guardados uma velha bobina Marflex e isto se faz a mas de 6 meses sem problemas, a única coisa que fiz foi colocar uma resistência no circuito para não correr o risco de esquentar novamente, tinha feio com a Bosch mas com a resistência o fusca não funcionava bem.

Esta bobina é a mais recomendada para quem está com problemas com seu fusca, no terminal positivo você liga a resistência de um lado e do outro o fio que ligaria direto na bobina, pronto ficou show.

Consulte o código correto da bobina pra sua aplicação.
